KENDİMİZİ SINAYALIM SORU 79

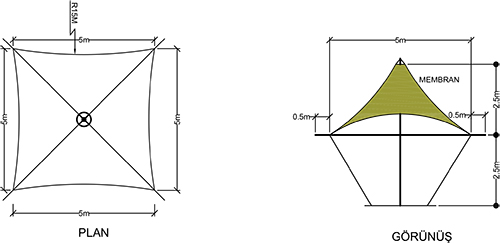

Yukarıdaki kanopide membran malzemesi olarak “HEAVY PTFE” kullanılmıştır. Membran dış kenarlarında halatlar, planda yatay pozisyonda köşegen hattında, dışarıya 0.50 m taşma yapan diyagonal çubuklar vardır. Diyagonal çubuklar köşelerinden temele halatlara bağlanarak yapının yatay ve asimetrik yüklemelere karşı stabilitesini sağlamaktadırlar. Membranın yukarıdaki formu alabilmesi için uygulanması gereken ön-çekme birbirine dik doğrultuda eşit ve 7 kN/m’dir.

Söz konusu ön-çekme sonrası diyagonal çubuklara etki eden basınç kuvveti aşağıdakilerden hangisidir?

Not: Yatay düzlemde membranın yarıçapı 15 m kabul edilecektir.

A)98 kN           B)128 kN           C)118 kN           D)108 kN
